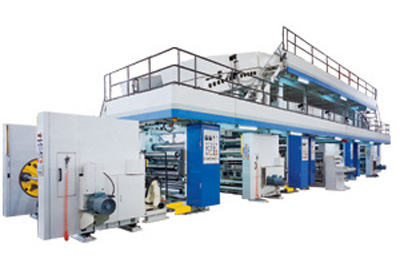

MDL200三層干法復合機 |
| MDL200三層干法復合機 |
|
|

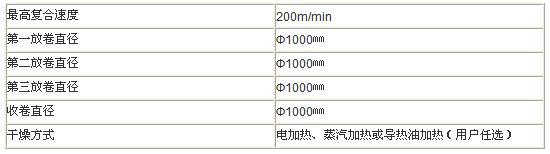

結構特點： 1. 放卷部：獨立的圓盤雙工位放料架，三套放卷均采用正反兩用式自動裁切裝置自動裁切，EPC橫向跟邊機構，采用活動橫向竄動。 2. 進料牽引：獨立的墻板組剛性好，精度高,獨立的張力閉環控制，可產生穩定的涂布張，單獨的單元機架，安裝精度高。 3. 涂布部：涂膠采用網線輥定量涂膠方式，網線輥為通軸一體結構，涂膠部設置立式箱體，使涂膠后的料膜過勻膠抹平輥后直接進入抽風箱并帶有觀察窗口，涂膠后采用壓力傳感器參與張力控制及張力數字顯示。 4.勻膠裝置： 單獨的驅動可連續選擇合適的速度，表面線接觸勻膠，不改變原膠層轉移量，大速差的勻膠可增加涂膠后的透明度。 5.烘箱部： 整個烘箱的負壓設計，熱風不吹出烘箱，單獨溫區自動恒溫控制，烘箱出口加裝EPC檢測。 6.復合裝置： 背壓輥設計保證壓力整幅面均勻，單獨驅動及閉環張力控制能保證與復合膜同張力復合，成品平整,熱輥溫度由加熱循環系統控制，溫度控制準確可靠，溫度精度±1℃。 7.預熱部：主動式預熱輥保證復合膜與基材同速，復合膜與基材同溫復合，不會因溫差引起的塑變而卷曲。 8.冷卻部：主動運轉，與復合輥同速，避免張力變化，S大包角保證高速運轉的良好冷卻效果。 9.收卷部：安全夾盤+氣脹軸支撐料卷，更換快捷，撐力均勻，定心準確，零速差換料張力穩定，廢品率低。 10.照明系統：安全防爆設計，易于更換燈管及其他配件，工作位照度300LX。 11.張力系統：整機系統張力控制，擺輥檢測，PLC系統控制,張力控制精度高，升降速張力穩定。 12.靜電消除系統：放料后和收料前各有一套主動放電的離子風式靜電消除器。 13. 氣體安全檢測：各個烘箱及總排風管道裝可燃?xì)怏w探測器，信號進入復合機的PLC進行控制。 主要技術參數  |
