XIN伺服系統高精密卷筒紙分切機介紹

2009-09-09 16:25 來源：廣州御信責編：涂運

更多精彩資訊>>

　　(5) 地軌小車
　　通常為了方便操作油壓紙架的平行方向兩邊配有地軌。當紙卷放在地軌小車上推到夾臂
前，即可用擺臂夾起。

　�。ǘ┓辞埣�
　　紙架是裝在油壓放紙架和主機之間。架上裝有鋁導輥，對紙起導向作用。架上的擺動輥氣缸壓力可以調節,在運行及開停機或加減速時使紙保持張緊.
　　（二）分切機主機
　　主機我們可以主要分成3個部分。
　　1．送紙和切紙部分
　　(1) 紙尾反曲系統
　　為使卷紙內圈所形成的彎曲矯直，特別是對于厚紙?jiān)谛≈睆綍r(shí), 必須經過反曲過程,反曲系統由4條鋁導輥組成。

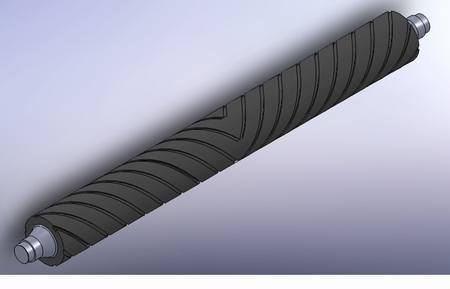

　　(2) 送紙部分由橡膠壓輥、送紙輥及送紙電機組成。
　　橡膠壓輥外包天然橡膠以減少多卷紙同時分切時的誤差,并使得紙張?jiān)诜智星安宦N起。送紙電機功率是7.5千瓦，同步帶傳動。
　　(3) 分切系統
　　切紙方式為滾筒刀切紙方式。分為上刀輥和下刀座2個部分。上刀輥可以通過系統調節速度，下刀座為固定刀座。切紙的原理是剪刀式結構，分切時刀與刀是以點為接觸面而不是以線為接觸面。刀為西德進口刀, 壽命大約是300—400萬刀次。

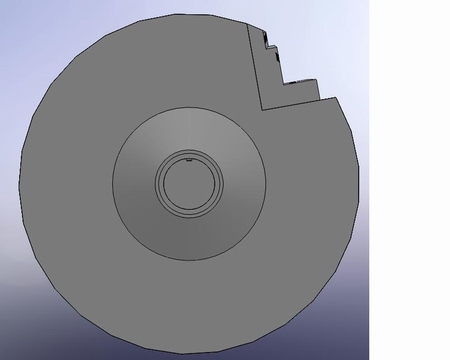

　　大滾筒刀

　　１.特別設計，采用最新原體滾刀設計，減少運動時風阻
　�。�.加大加重鋼結構滾筒刀
　�。�.適合高克數卡紙
　�。�.切紙精度正負０.３mm
　　５.調節簡單方便
